联想B470笔记本大短路不开機维修过程

联想B470 今天客户送修联想B470 大短路 插上 稳压器 4.5A 过流 咔咔响!大短路哦 ,经验告诉我 一般是 19V 主供电短路!拆機吧 没有 明显烧伤 ,拆下 CPU 内存 裸板测试,插电 就让他自己烧鸡吧 哈哈,用手摸摸 哦 CPU 供电的上管,一组超热烫手!大家知道 哪里坏了吧 ,果断拆下,用万用表测试哦 真的坏了 DS通了 而且烧黑了 ,在测量主板 上的 DS哦 还是短路的 ,简单的 看了一下 附近有个 晓得 8脚芯片PU4301 和这个MOS管 相连,用表笔 测量一下 哦 1脚 8脚 阻值O哦 ,比较 型号相同的 PU4306 阻值 大概 300-600 O ,很可能 PU4301 挂了 拆下 测量 主板上阻值正常 ,再测芯片 1 ,8 脚 归零,坏了!

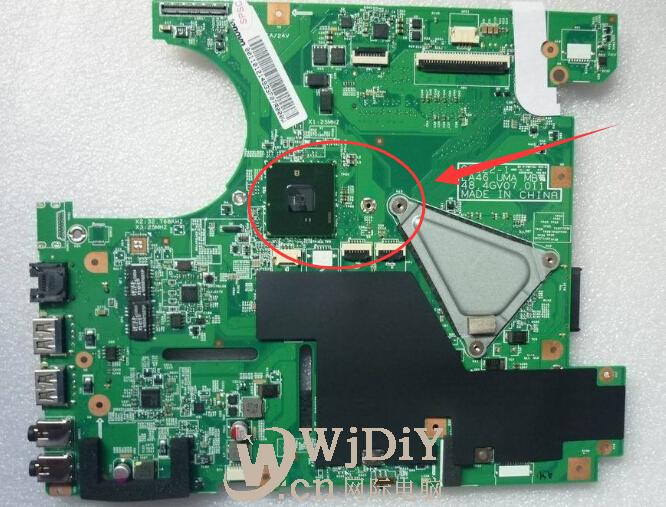

                                                     联想B470主板(图)

插电测试 0.02A 基本正常 ,到此 短路排除 !
8脚芯片芯片上写的LA48 要找到 比较难的 哦 好在 我有别的料板上 有LA43 测试一下 各引脚相对应的连接一致,淡然了 也是 在 CPU 的 供电附近 一共有3个,基本上不用测,心里是这么想的但是还是仔细的 测量了一遍,最后就是该装 MOS 的 过程了 很简单 CPU 供电 基本上 都是 N 沟道的 所以 直接在别的主板上拆了一个 大功率的 N 管 ,对应好 各个极性焊上,飞了一根 G极线 ,基本上大功告成,分别测试一下 附近的 阻值没问题!插电 OK 待機 0.02A 装機测试,一切正常进入系统!整个修理过程 大约60分钟,再次很庆幸 CPU 是 好的 !!!!!
联想B470笔记坏的很多!一般要先测试一CPU!
