综合布线系统由不同系列和规格的部件组成,综合布线系统包括:传输介质、相关连接硬件(连接器、插座、插头、配适器)和电器保护设备这些。这些部件可以用来构建各种子系统,它们都有各自的具体用途,不仅实施容易,而且还能根据需求的变化而平稳升级。
综合布线系统被分为六个部分:水平子系统、垂直子系统、建筑群子系统、工作区、设备间、管理

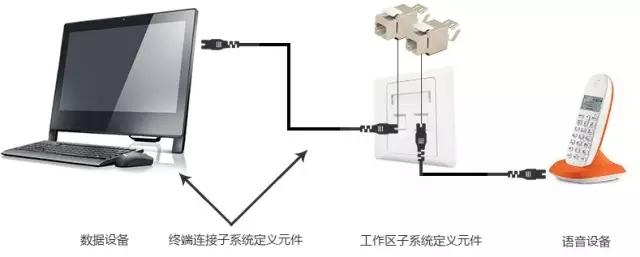

1. 工作区子系统

工作区子系统是由插座、插线盒、连接跳线和配适器构成,主要是由终端设备连接到信息插座之间的设备。

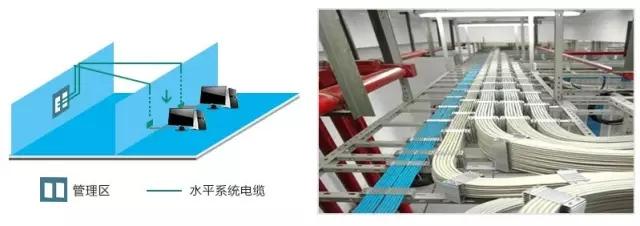

2. 水平区子系统

水平区子系统是根据整个布线的要求,在二级交接间、交接间或设备间的配线设备上进行连接,最终构成电话、数据、电视系统和监视系统。


这个系统是由工作区用的信息插座、楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等构成。


3. 垂直区子系统

这个系统通常是由主设备间(计算机房、程控交换机房等)提供建筑中最重要的铜线或光纤线主干线路,是整个大楼的信息交通枢纽。


一般,它提供位于不同楼层的设备间的链接通路,也可以直接连接单层楼的设备。

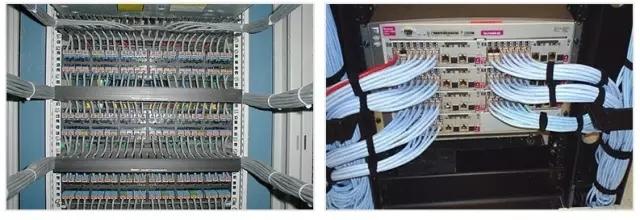

4. 管理子系统

管理子系统设置在楼层分配线设备的房间里。管理间子系统应该由交接间的配线设备,输入/输出设备等构成,也可以应用在设备间子系统中。管理子系统应采用单点管理双交接。

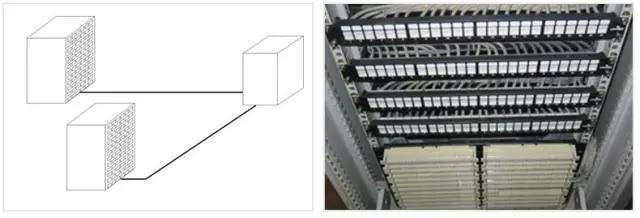

5. 建筑群子系统

建筑群子系统将一栋建筑的线缆延伸到建筑群内的其他建筑的通信设备和设施。


它包括铜线、光纤,以及阻止其他建筑电缆的浪涌电压进入本建筑的保护设备。

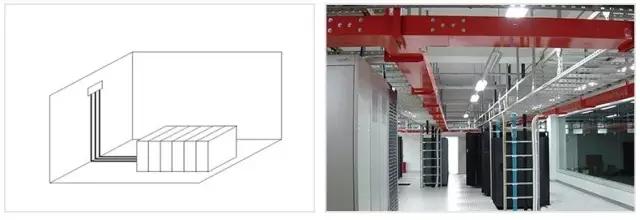

6. 设备间子系统

设备间在每一栋大楼的适当地点设置进线设备,进行网络管理以及管理人员值班的场所。


设备间子系统应该由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其配线设备构成。
