一、英特尔AC97前置音频接口的规范要点

英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。要点如下:

1、音频连接器

连接器设计应当支持使用标准的前面板麦克和耳机。要能够直接的使用音频而不需要特别的软件。

前面板音频连接器设计要支持立体声音频输出(耳机或有源音箱)以及麦克输入(一个单声道)。

麦克输入(一个单声道)连接到安装在前面板上的3.5毫米微型插座。插座的芯端接麦克输入信号,

外环端接麦克音频偏置信号。

2、 电气连接

两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回

(AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。

音频信号传送路径是:当前面板插座没有使用时,主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R

送给前面板插座。经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。

当前置音频插座插入耳机时,插座里连接(AUD_FPOUT_L和AUD_RET_L,AUD_FPOUT_R和AUD_RET_R)

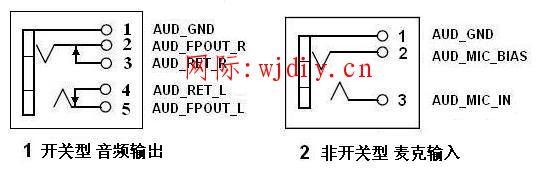

的开关断开,返回主板的音频信号就断开,后置插座无音频信号,只有前置的有无音频信号。如下图:

点击查看原图

注:音频输出仅能使用耳机或有源音箱,如果使用无源音箱,声音很小。

3、主板连接座设计

主板前置音频连接座,如下图:

连接座的针脚分配:

针 信号名 说明

1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 供模拟音频电路使用的接地。

3 AUD_MIC_BIAS 麦克偏置电压。

4 AUD_VCC 供模拟音频电路使用的滤波 +5 V。

5 AUD_FPOUT_R 输出给前置的右声道音频信号。

6 AUD_RET_R 从前置返回的右声道音频信号。

7 HP_ON 为以后控制耳机放大器保留。

8 KEY 无针脚。

9 AUD_FPOUT_L 输出给前置的左声道音频信号。

10 AUD_RET_L 从前置返回的左声道音频信号。

连接座的跳线:

如果前置音频接线没有连接到主板的前置音频连接座上,连接座的5和6,9和10针应当用跳线短接,否则后置音频插座无效。

二、机箱前置音频插座和连接线

现在看看实际的机箱前置音频插座和连接线。符合AC97标准的前置音频面板如下图:

点击查看原图

可以看到符合AC97标准的音频接线有7根:

1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 供模拟音频电路使用的接地。

3 AUD_MIC_BIAS 麦克偏置电压。

5 AUD_FPOUT_R 输出给前置的右声道音频信号。

6 AUD_RET_R 从前置返回的右声道音频信号。

9 AUD_FPOUT_L 输出给前置的左声道音频信号。

10 AUD_RET_L 从前置返回的左声道音频信号。

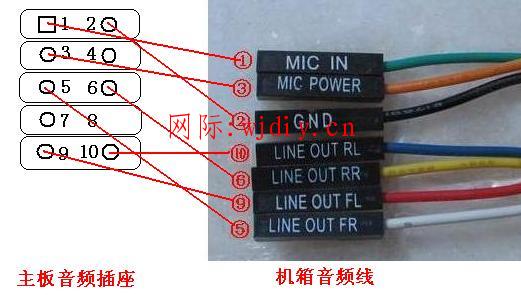

这7根线与主板的音频连接座连接方式如下图:

点击查看原图

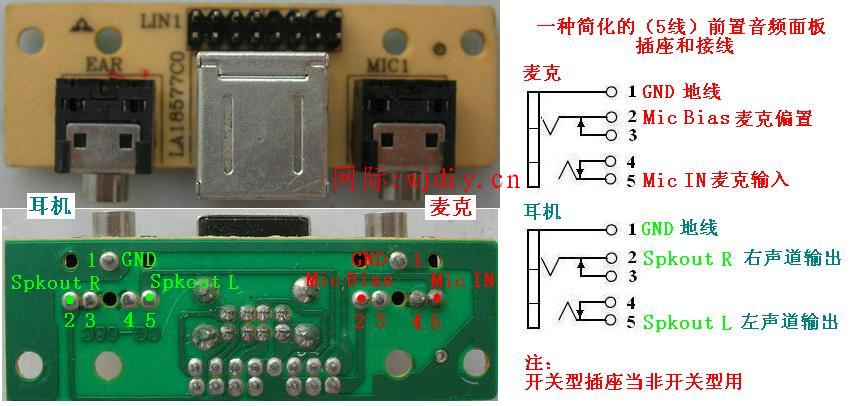

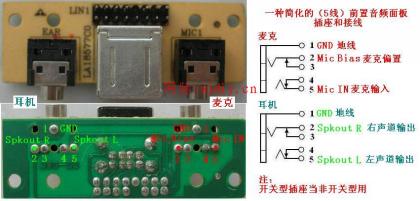

还有简化的AC97标准的前置音频面板、插座和接线。主要是简化了耳机插座的开关线。

就是说把开关型耳机插座简化为非开关型。连接线为5根,但与主板音频连接座的插针还是7根。如下图

点击查看原图

看到简化的音频接线有5根:

1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 供模拟音频电路使用的接地。

3 AUD_MIC_BIAS 麦克偏置电压。

5 AUD_FPOUT_R 输出给前置的右声道音频信号。

9 AUD_FPOUT_L 输出给前置的左声道音频信号。

这5根线与主板的音频连接座连接方式如下图:

这种简化的音频输出有一个优点,就是前后置音频输出可以同时使用。标准的四线音频接线,

由于利用开关型插座的开关功能,当前置插座没有插入耳机(音箱)插头时,开关接在后置音频输出插座,

可以使用后置音频输出。当前置插座插入耳机(音箱)插头时,开关就把后置音频输出插座断开,

使音频输出连接在前置输出插座,后置就没有输出音频,所以前后置音频输出不能同时使用。

这种简化的音频输出通过插针把5/6 9/10短接,使CODEC的音频输出同时连接到前后置音频输出插座上,

所以前后置音频输出可以同时使用。

三、英特尔高保真(HD)前置音频接口的规范要点

3-1、高保真音频(High Definition Audio)的主要特点:

1、单工带宽就达到24MB/s,双工带宽达到48MB/s,

2、支持多通道的输入输出,支持32bit、192kHz的8声道(7.1声道)输出,支持DVD-Audio和SACD、多串流能力、杜比数字标准(Dolby Digital)和杜比THX环绕EX功能(Dolby THX surround EX),使PC达到家庭影院级的高保真音频系统。

3、支持音频插口自动探测,只要把插头插入任意一个音频插座,就会提示该音频设备接入,可以通过软件选择该插座对应的设备。

4、在麦克风支持上面,HD Audio提供了软件降噪功能、回音设置和对多拾音器的麦克风、麦克风阵列的支持。

3-2、高保真音频连接座的针脚定义:

为了与AC97兼容,高保真音频仍然使用AC97的10针连接座,如下图:

点击查看原图

HD规范对针脚做了新的定义,对部分针脚赋予新的功能。HD的针脚定义与AC97的针脚定义对比的如下:

由于要和AC97兼容,10个针脚里第1、2、3、5、6、9、10虽然名字有所变化,其功能没有改变。

仍然是用于音频输入/输出的。AC97规定1、3针是麦克输入,HD规定是模拟音频口1的左右声道,

即可用于音频输入,也可用于音频输出。所以,1、3针仍可连接麦克输入。

由于HD支持音频插口自动探测插入音频插头,就利用开关型插座的开关针脚作探测信号,

第6、10用作返回探测信号,第4、7针用作探测信号。

3-3、前置音频面板插座的变化

AC97规定麦克插座可以用非开关型的插座,因为这个插座专门用于麦克输入。

HD规定这个插座必须用开关型的双声道插座,因为这个插座不再是单一的麦克输入,还可以用作音频输出。

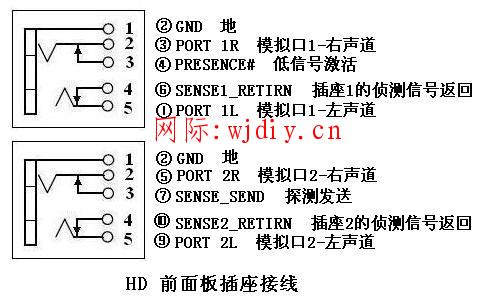

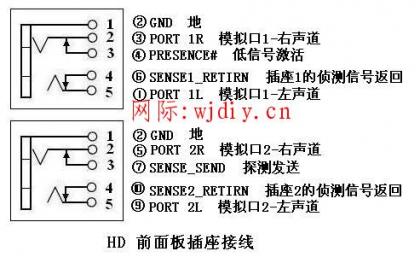

前置音频面板插座接线如下图:
