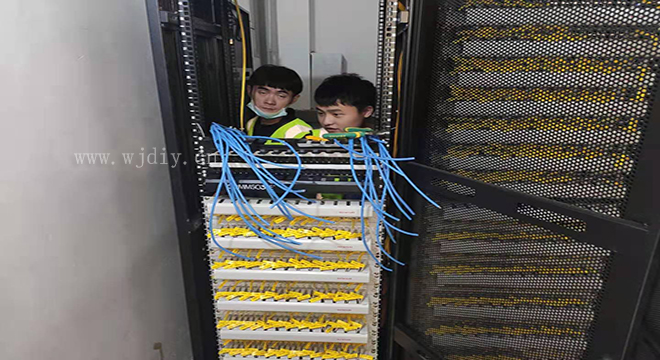

弱电综合布线机房需要用到的设备 :

机柜，电信配线架，数字配线架(DDF)，光纤配线架(ODF)，总配线架(MDF)，理线器，理线槽。

机房综合布线的连接方法:

1、电信配线架是两排两两成对的端子，衬背板在机柜内竖直安装；其它配线架规格19英寸，在机柜内横置安装；理线器规格19英寸，在机柜内横置安装，位于配线架下方；理线槽有多种规格，安装在机柜两侧。

  2、电信配线架为正面接线，右排端子接入户电缆，左排端子接用户跳线，两排之间跨接或连接测试线。

  3、数字配线架为前后接线，正面是信息插口，用跳线连接设备或主配线架；背面接另一组数字配线架。

  4、光纤配线架为前后接线，正面是光纤插口(光纤耦合器)，用跳线连接设备或其它光纤配线架；背面是一个盒子，引入光缆，在盒子里熔接尾纤，尾纤连接到光纤耦合器内侧。

  5、总配线架为前后接线，正面是模块接口(可选装不同模块)；背面连接用户线缆或外线接入线缆。

结构示例：户线缆或外线接入线缆——MDF——DDF——DDF——设备
