HIGH VOLTAGE 门禁系统电源接线方法图

现在基本上所有小区大门;出租房大门都用智能门禁系统;网际電腦今天大家分享的是一个简单的门禁系统接线图以 HIGH VOLTAGE   门禁系统接线方法;下图是昨天维修一个小区门禁系统电源接线方法图如下:


1、门禁主機上的+12V、GND端(门禁主機供电)接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常接法接到NC端(通电开锁,断电关锁)。电控锁负端接门禁电源的GND端。

3、门禁主機上的PUSH端(开门信号)接门禁电源的PUSH端。(门禁主機上开门信号标示是NO、NC的,通常接NO端至接门禁电源的PUSH端)。

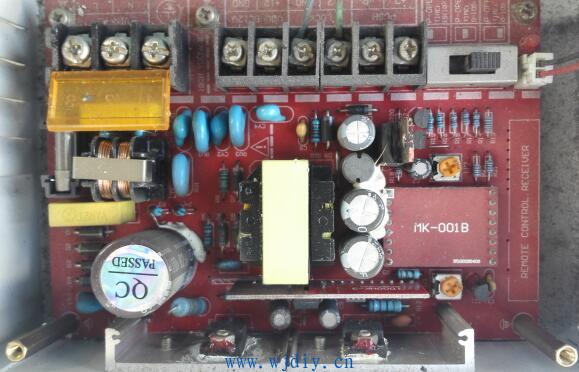

4、另一端接出门按钮的话,出门按钮的2根连线接到门禁主機的出门按钮端和GND端;或者接入到门禁电源的PUSH端和GND端。如下图昨天维修过电路;


5、另一端接读卡器的话,读卡器连线接入门禁主機的对应信号端(一般接4个端子:12V、GND、DATA0、DATA1)。

6、如需要联网的话,还要接入RS485线(RS485通讯方式)或网线(TCP/IP通讯方式)与门禁主機连接,另一端和電腦连接,RS485线(2芯屏蔽线)还需要接入串口转RS485转换器与電腦主機串口连接;网线与電腦网卡网口连接。
