电源综合布线系统三线火线,地线,零线颜色区分综合布线系统

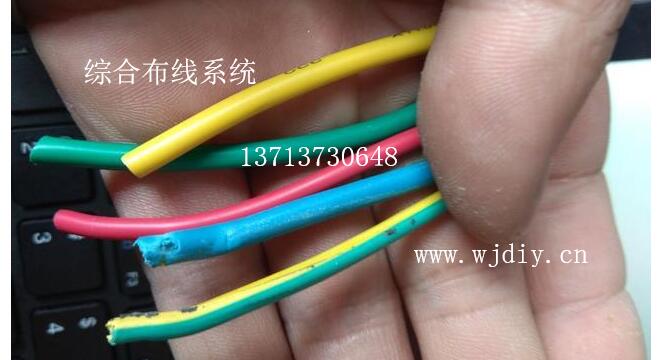

电源综合布线系统三线火线,地线,零线颜色区分综合布线系统！三相绝缘电线的黄、绿、红三色分别表示交流电压的A、B、C三相220V市电相线就是火线一般用红色或棕色,因为这两种颜色是热色.零线用兰色或绿色.黑色.接地线用黄绿相间的.一般最常用的是相线红色,零线兰色,接地黄绿;零线火线，专指：民用电的供电线路，市电的交流供电电压为220伏特（V）(不同的国家不一样，中国是220V)。它包括一根零线〔N〕和一根火线〔L〕，地线接地（地为零 ，PE）所以称之为零线。

三线

为了使交流电有很方便的动力转换功能，通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

大地是良好的导体，地线通过深埋的电极与大地短路连接。市电的传输是以三相的方式，并有一根中性线，三相平衡时中性线的电流为零，俗称"零线"，零线的另一个特点是与地线在系统总配电输入短接，电压差接近为零。三相电的三根相线与零线有220电压，会对人产生电击，俗称"火线"。

在电工学中，接入市电线路的交变电压为220伏特(简称伏，符号是V)，称其为“零线”，另一根线称其为火线。在电气工程中，通常称其为零线火线或一零一火。

入户的电路开关一般是将火线切断，并装有漏电保护器，以防人身触电事故发生。

一般情况下，地线不会漏电，而常见的有：两孔，三孔两种插座。一般情况下：在两孔中，左孔连的是零线，右孔连的是火线。而在三孔的插座中，上孔连的是地线，左孔是零线，右孔是火线。

火线，就是电路中输送电的电源线。

零线，主要应用于工作回路，从变压器中性点接地后引出主干线。(可以使用试电笔来判断哪一条是火线)。

颜色区分

大陆普遍用红色表示L 英文简写L（LIVE）线，也就是火线；蓝色代表N（NEUTRAL）线，也就是零线；黄绿相间（俗称花线）表示地线（E线）。
